Learning RoI Transformer for Oriented Object Detection in Aerial Images

Introduction

由于遥感检测目标的任意性，有许多检测器会在设置anchor的时候加入旋转角的anchor，虽然这在一定程度上能够提升召回率，但是精度会下降除此之外还会增加计算成本。

而如果RPN单纯去预测水平候选区域的边界框，那么可能一个候选区域内会有多个物体的情况发生，这对于后续的预测是十分不利的。

所以需要提取到旋转不变性的特征来消除上述问题所带来的影响。

（注意，所谓平移不变性，当anchor在图片的一个位置检测到该目标，那么可以在图片的其他位置检测到同样的目标，旋转不变性也可以依次类推，就算旋转了一个角度但是仍能检测出该目标）

为了能够检测到任意方向分布的密集目标，该论文最终做出了如下的工作:

提出了一种supervised rotated RoI learner，这是一种可学习的模块，能够将Horizontal RoI 转换成Rotated RoI。
设计了一种Rotated Position Sensitive RoI Alignment模块用来进行空间不变的特征提取

RoI Transformer

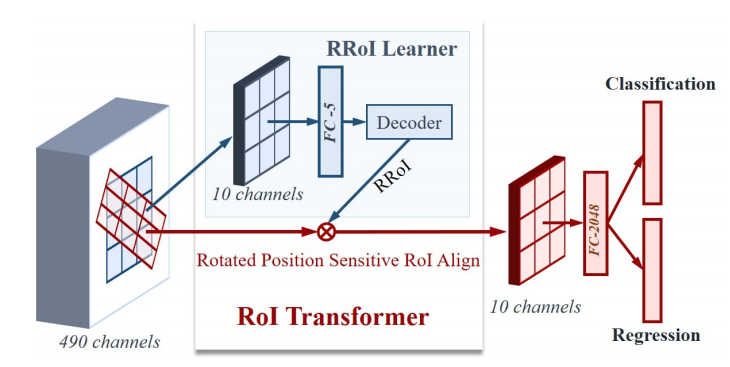

提出了RoI Transformer 包含了两部分，RRoI Learner以及RRoI Warping。RRoI Learner就是一个PS RoI Align后面接了一个全连接层（C=5），是用来从HRoI基础上学习得到RRoI的。

RRoI Learner

从HRoI中学习得到RRoI，在理想的情况下，每个HRoI都属于RRoI的外部矩形，所以我们用一个全连接层来预测五个需要回归的目标。编码方式为

$$
t_x^∗=1/w_r ((x^∗−x_r ) cos⁡(θ_r )+(y^∗−y_r ) sin⁡(θ_r ) )
$$

$$
t_y^∗=1/hr ((y^∗−y_r ) cos⁡(θ_r )−(x^∗−x_r ) sin⁡(θ_r ) )
$$

$$
t_w^∗=log⁡(w^∗/w_r ),t_h∗=log⁡(h∗/hr )
$$

$$
t_θ^∗=1/2π ((θ^∗−θ_r ) mod 2π)
$$

其中，$(x_r,y_r,w_r,h_r,\theta_r)$是回归出来的RROI的5个参数坐标，$(x^*,y^*,w^*,h^*,\theta^*)$是gt的参数坐标，角度偏移是$[0,2\pi)]$之内，事实上如果$\theta^*=\frac{3\pi}{2}$的话，上述编码方式就相当于是与HRoI进行的编码。

而该编码方式的推导过程如下：

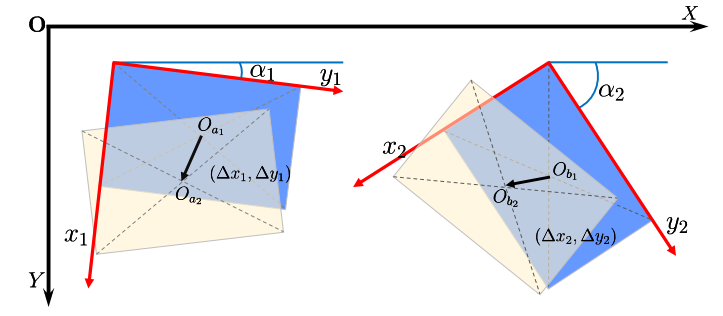

涉及到坐标系的转换，黄色的框代表的是gt，蓝色的矩形代表预测的矩形；黑色坐标系代表全局坐标系，红色坐标系代表局部坐标系。右边红色坐标系的两个矩形是由左边两个矩形旋转获得的，两个矩形的相对位置始终是不变的。如果在全局坐标系下$(\Delta x_1,\Delta y_1)$,$(\Delta x_2,\Delta y_2)$是不相同的，但是若放在局部坐标系下来看，两矩形的坐标之差始终是相同的。

在训练的过程中，将HRoIs和gt进行匹配，为了运行效率，与HRoI匹配的其实是gt的外接矩形，一旦匹配，我们就对其进行编码操作；在检测阶段将预测进行解码。

RRoI Warping

一旦我们有了RRoI的参数，我们就可以通过RRoI Warping提取出一个任意方向物体的旋转不变性的特征。

当我们给定第二阶段的张量的形状为$(H,W,K\times K\times C)$，而RRoI的参数为$(x_r,y_r,w_r,h_r,\theta_r)$那么RRoI Warping的任务就是将其分成$K\times K$的小方块，可以得到如下表达式：

$$
y_c (i,j)=∑_{(x,y)∈bin(i,j)}D_{i,j,c} (T_θ (x,y))/n
$$

其中$D_{i,j,c}$为输出的特征图$(i,j)$$(0\le i,j\le K)$为bin的索引，$c(0\le c \le C)$为输出的特征图坐标，$n\times n$为每个$bin$内采样的点数，$bin_{(i,j)}$在坐标系中指代的坐标为：

$$
\{i\frac{w_r}{k}+(s_x+0.5)\frac{w_r}{k×n};s_x=0,1,…n−1\}×\{j\frac{hr}{k}+(s_y+0.5)\frac{hr}{k×n};s_y=0,1,…n−1\}
$$

对于每一个$(x,y)\in bin_{(i,j)}$通过$T_\theta$转换成$(x',y')$。

$$
\begin{pmatrix}x' ;\\ y' \end{pmatrix}= \begin{pmatrix}cos\theta & -sin\theta ;\\ sin\theta & cos\theta \end{pmatrix} \begin{pmatrix}x-w_r/2 ;\\ y-h_r/2 \end{pmatrix}+ \begin{pmatrix}x_r ;\\ y_r \end{pmatrix}
$$
